Trasmettitori DAB+,trasporto e monitoraggio del multiplex

Serie ES-DAB da 10 W a 5 kW, gateway SRT ⇄ EDI MuxBridge, analizzatore e monitor MuxScope. Made in Italy.

Gamma completa Richiesta di informazioni

La gamma

MuxBridge porta il multiplex ai siti di trasmissione, i trasmettitori ES-DAB lo mettono in onda e MuxScope ne verifica la continuità. Un solo costruttore per tutta la catena.

Trasmettitori ES-DAB

13 modelli, da 10 W a 5 kW, una sola serie

Bassa potenzaES-DAB 10–100

Media potenzaES-DAB 150–500

Alta potenzaES-DAB 700–1000

Altissima potenzaES-DAB 2000–5000

10 W 30 W 50 W 100 W 150 W 250 W 500 W 700 W 1 kW 2 kW 3 kW 4 kW 5 kW

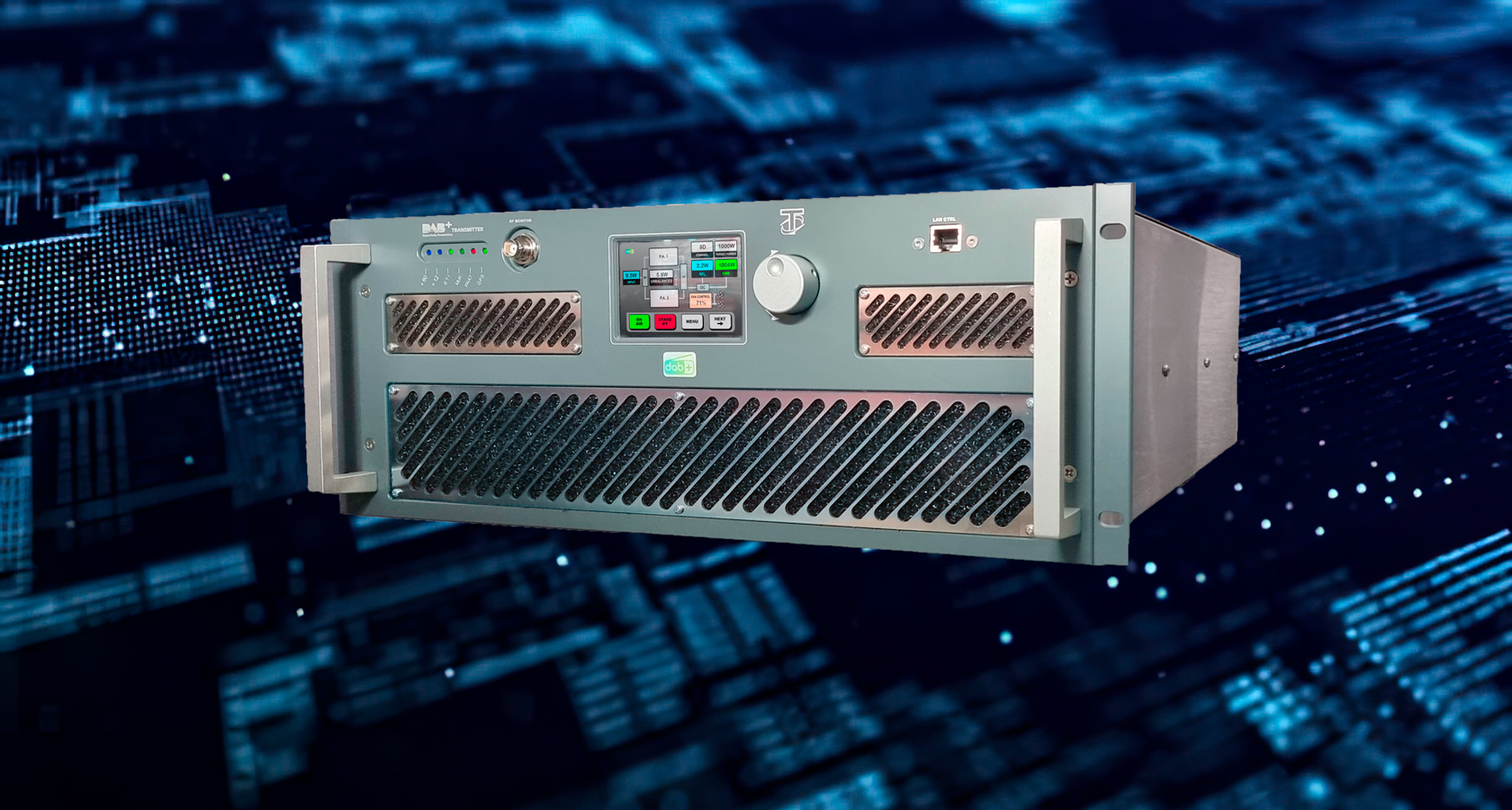

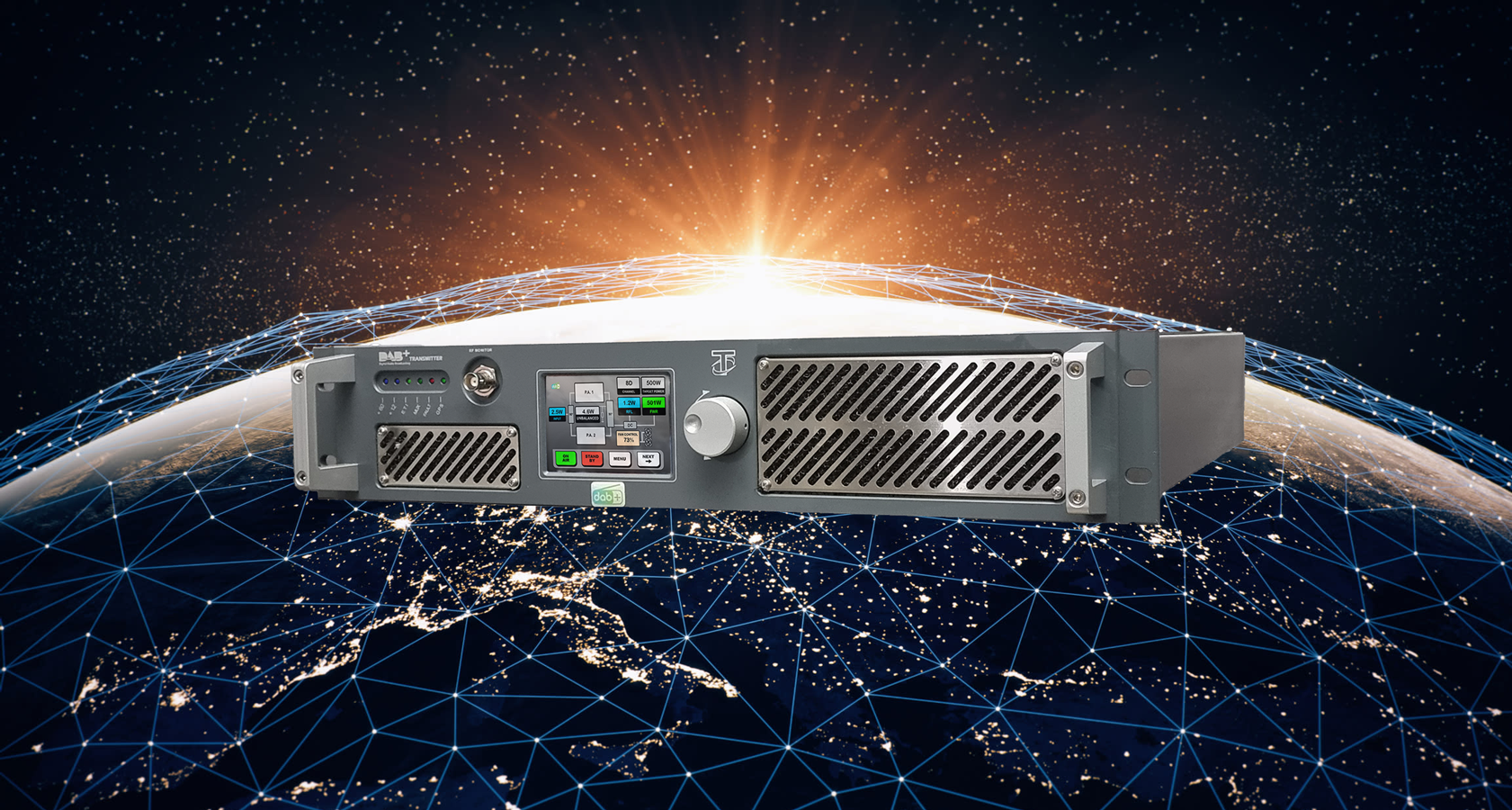

Trasmettitore ES-DAB in rack 19 pollici, frontale RAL 7011 con display touch

ES-DAB 500

Media potenza, 500 W: uno dei 13 modelli della serie

Potenza di uscita

500 W

Frequenza

170–240 MHz, senza ritaratura

Efficienza

Fino al 45% a piena potenza

MER

34 dB a piena potenza

Dettagli del modello Specifiche tecniche

Analizzatore e monitor

Novità

Il multiplex, sempre sotto controllo.

Misura e sorveglia multiplex DAB+ e stazioni FM 24 ore su 24, segnalando ogni anomalia con il punto della catena e l’ora di inizio.

SNR e MER a 0,1 dB, risposta all’impulso e TII in mappa
Allarmi via Telegram, e-mail, MQTT e SNMP
Rack 19″ 1U, accesso da browser su PC, tablet e smartphone

Scheda MuxScope

MuxScope nel browser: KPI, servizi, spettro e risposta all’impulso

Gateway SRT ⇄ EDI

Novità

Il multiplex in onda, senza interruzioni.

Riceve il multiplex in SRT e lo consegna ai trasmettitori in EDI su UDP, oppure lo rilancia in SRT. Satellite DVB-S/S2 in opzione.

Ridondanza seamless: fino a tre percorsi fusi frame per frame
Fino a 4 uscite EDI su UDP verso i trasmettitori
Rack 19″ 1U, frontale RAL 7046

Scheda MuxBridge

MuxBridge nel browser: ridondanza seamless con tre percorsi e uscita

MuxBridge, rack 1U con frontale RAL 7046

Progettati per i siti non presidiati

Una sola scheda tecnica per tutta la serie ES-DAB, da 10 W a 5 kW: stessi ingressi, stesso controllo, stesso NMS.

Prestazioni RF

Doherty a banda larga, da 170 a 240 MHz senza ritaratura, efficienza fino al 45%.

MER 34 dB a piena potenza, 38 dB tipici a metà potenza.

Precorrezione lineare e non lineare, in modalità continua, singola o statica.

Ingressi e rete

EDI su Internet: il decoder SRT integrato riceve il flusso EDI sulla rete pubblica.

ETI ed EDI su IP, satellite DVB-S/S2 in opzione.

Pronti per l’SFN: ricevitore GPS-Glonass interno ad alta precisione, 10 MHz e 1PPS.

Controllo

Interfaccia web e SNMP per il controllo remoto.

Display touch sul pannello frontale.

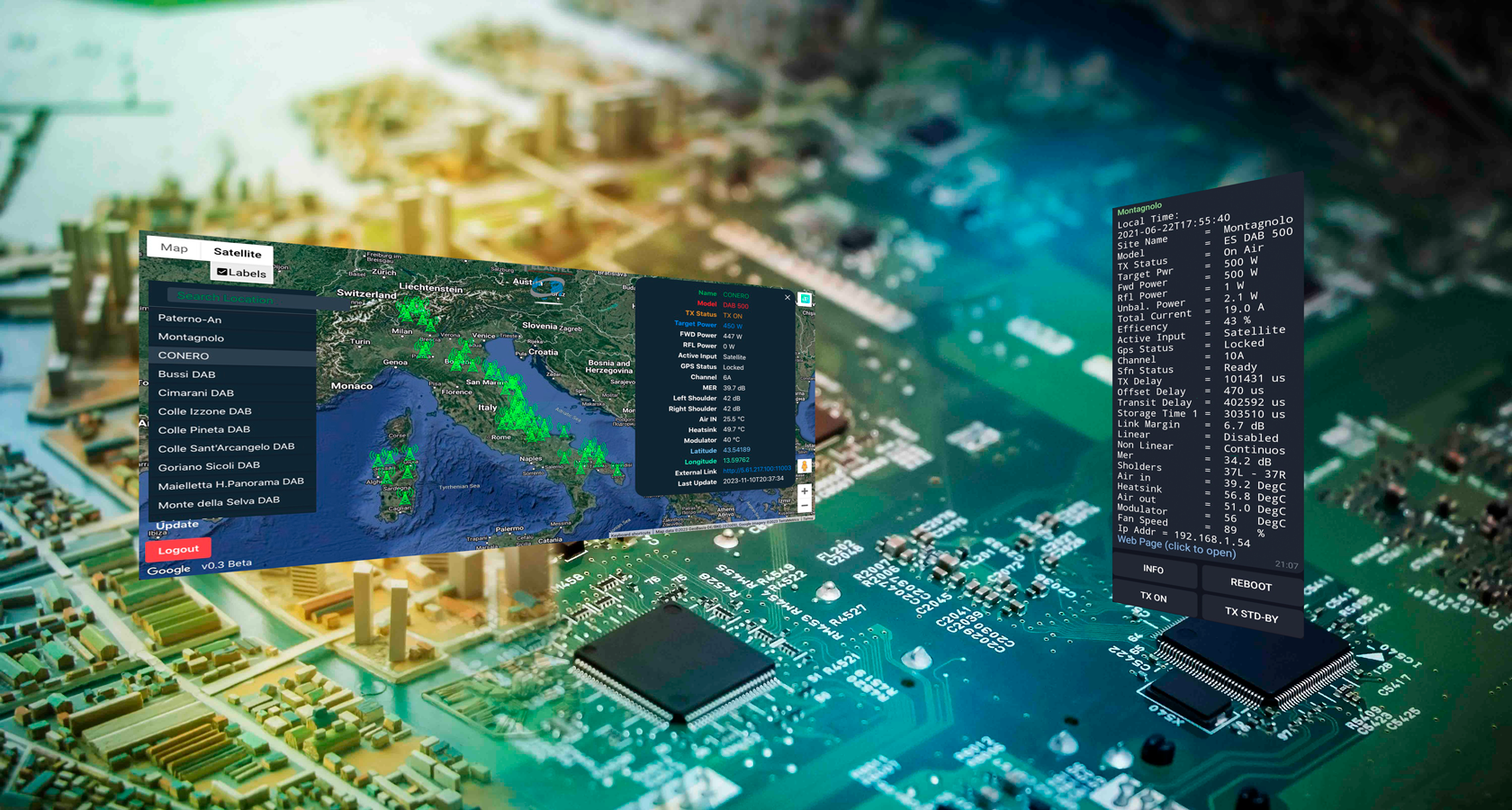

NMS, il nostro software di gestione della rete: tutti i siti in mappa, andamenti fino a due anni, allarmi via e-mail e Telegram.

Costruzione

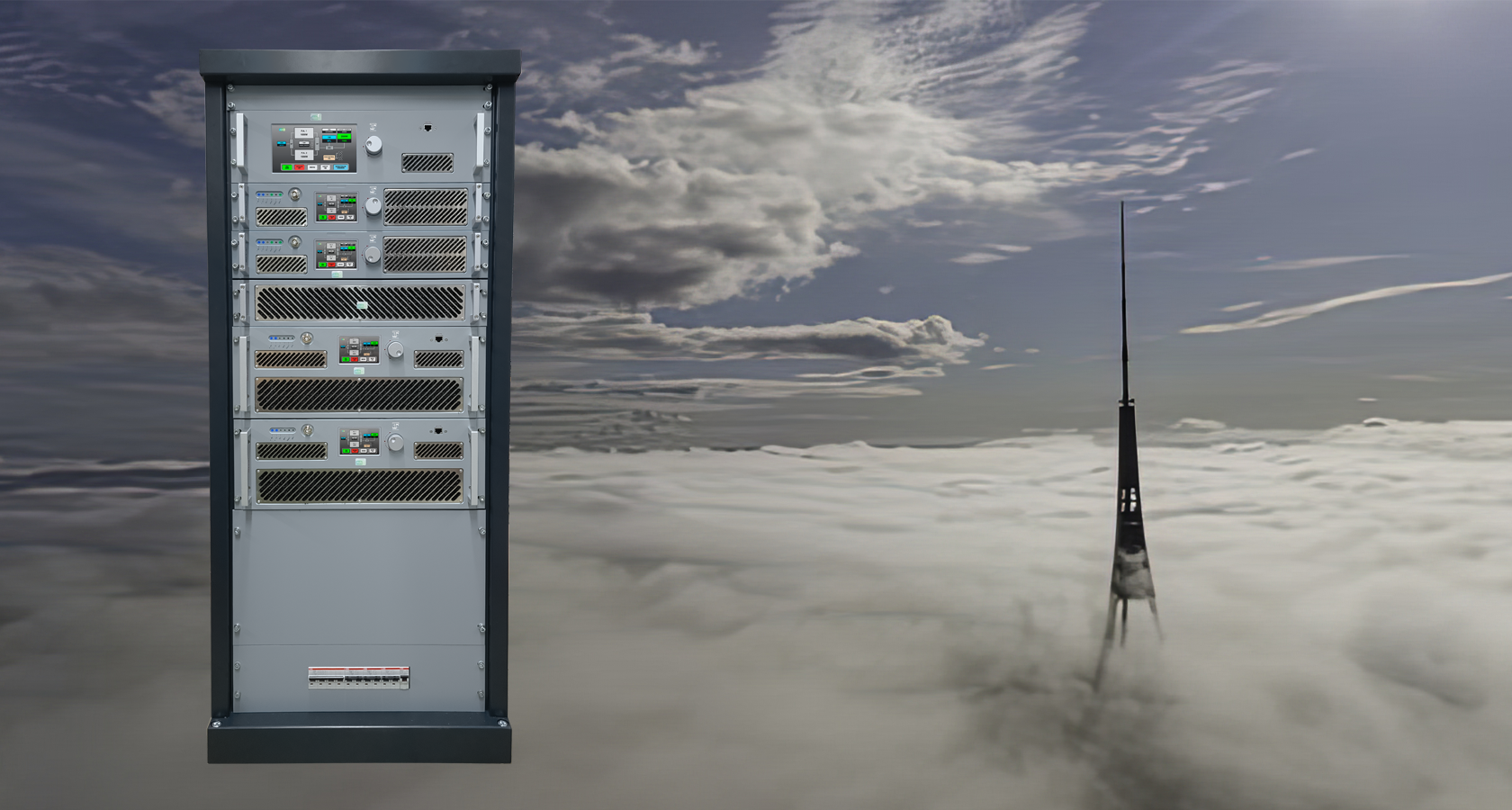

Da 2U a 36U, a seconda del modello.

Raffreddamento ad aria forzata; funzionamento da −10 a +45 °C, fino a 2500 m.

Protezioni su ROS elevato, temperatura, corrente e sovratensione, con reset automatico.

Fondata ad Ancona

Oltre quarant’anni di apparati broadcast

Telantel costruisce apparati di trasmissione per le emittenti dal 1985. Oggi progettiamo e produciamo i trasmettitori ES-DAB, l’analizzatore MuxScope e il gateway MuxBridge. Made in Italy.
